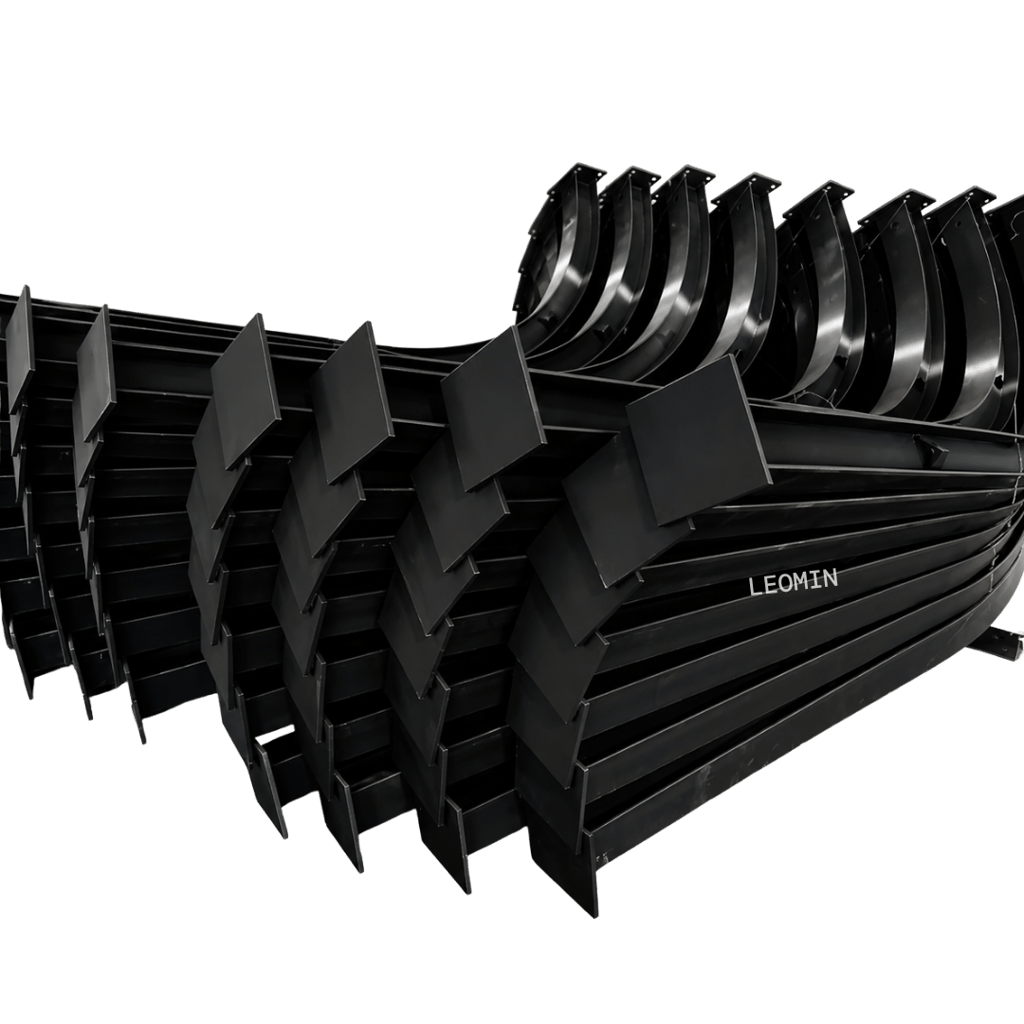

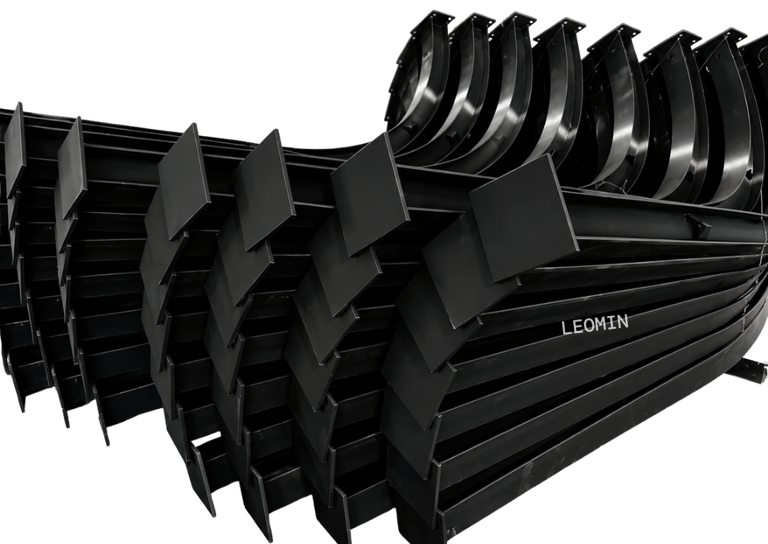

CIMBRAS VIGA H

Las Cimbras Viga H son elementos de sostenimiento minero diseñados para brindar soporte estructural en túneles, galerías y labores subterráneas donde el terreno presenta alta inestabilidad. Gracias a su fabricación en vigas de ala ancha, permiten soportar grandes cargas y reforzar zonas donde el macizo rocoso se encuentra fracturado, débil o requiere mayor control durante la operación minera.

COTIZAR AHORA
FICHA TÉCNICA
DEFINICIÓN

Las Cimbras Viga H son arcos metálicos fabricados en acero estructural, utilizados como sistema de sostenimiento subterráneo para resistir cargas elevadas y mejorar la estabilidad del terreno. Pueden presentarse en forma de herradura o baúl, adaptándose a las condiciones del túnel y a los requerimientos de cada proyecto minero.

USOS

  • Sostenimiento de túneles en minería subterránea.

  • Refuerzo de galerías con macizo rocoso débil o fracturado.

  • Soporte estructural en zonas de alta carga.

  • Aplicación en labores donde se requiere mayor estabilidad del terreno.

  • Protección de áreas de avance, excavación y operación minera.

  • Instalación en túneles con forma de herradura o baúl.

  • Uso en proyectos de sostenimiento permanente o de alta exigencia.

BENEFICIOS

  • Fabricadas en vigas de ala ancha tipo Viga H.

  • Diseñadas para soportar grandes cargas en labores subterráneas.

  • Disponibles en formatos H4 y H6.

  • Fabricadas bajo norma técnica ASTM A36.

  • Límite elástico de 252 MPa.

  • Resistencia a la tracción de 470 - 560 MPa.

  • Alargamiento de 18% - 25%.

  • Presentación dividida en cuerpos según tamaño para facilitar el transporte.

  • Como mínimo se presentan en 2 cuerpos.

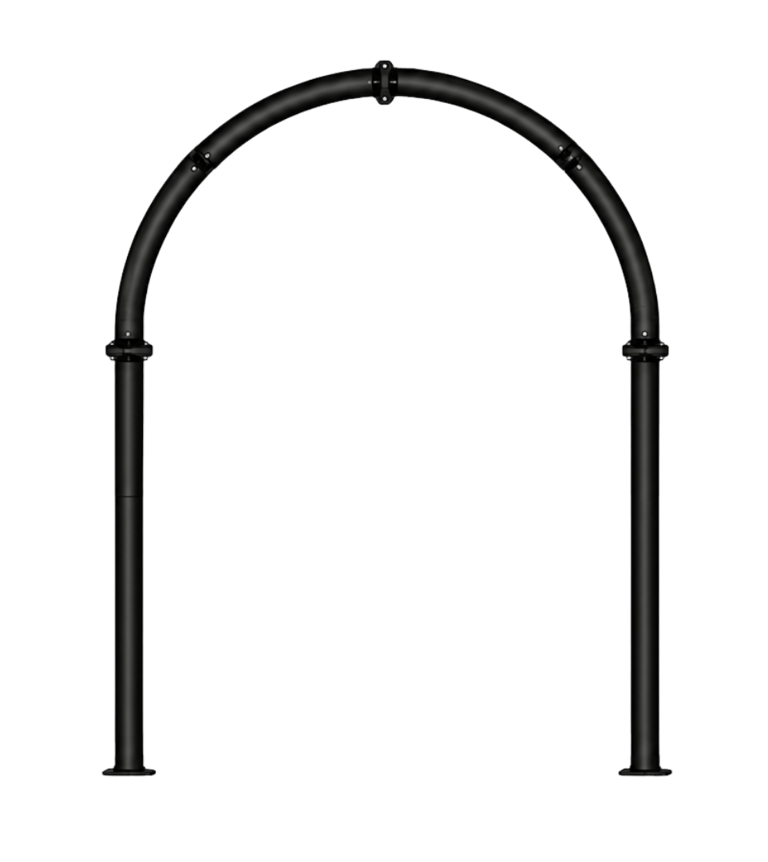

  • Pueden tener forma de herradura o baúl.
